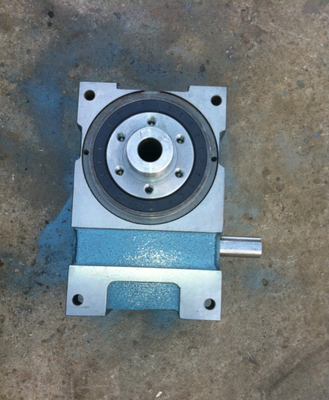

凸轮分割器的分类与技术解析

凸轮分割器作为一种精密的间歇式传动机构，在自动化设备中扮演着至关重要的角色。其核心功能是将连续的旋转运动转化为精确的间歇分度运动，广泛应用于包装机械、装配线、印刷设备、制药机械等领域。本文将系统性地介绍凸轮分割器的主要分类及其技术特点。

一、 按凸轮结构分类

这是最基础的分类方式，主要依据驱动从动件（如滚子）的凸轮曲面形状和运动关系。

1. 圆柱（筒形）凸轮分割器：

• 结构特点：凸轮为圆柱体或圆筒状，其沟槽加工在圆柱面上。从动件的滚子在沟槽内运动，驱动分度盘实现间歇分度。

• 技术优势：结构紧凑，能承受较大的扭矩，刚性高，定位精度稳定。适用于中、高负载和高速度的场合，是目前应用最广泛的类型。

• 应用场景：多工位转盘式自动化装配机、大型包装机械、机床刀库等。

1. 弧面（球面）凸轮分割器：

• 结构特点：凸轮轮廓为凹形的弧面，从动滚子分布在一个球面上与之啮合。凸轮与分度盘的中心线垂直交错。

• 技术优势：接触面积大，磨损小，传动平稳，噪音低，超载性能好，使用寿命长。能够实现高速、高精度的分度，抗冲击能力强。

• 应用场景：对平稳性和精度要求极高的场合，如精密检测设备、高速贴标机、电子元件插装设备等。

1. 平行（平板）凸轮分割器：

• 结构特点：凸轮为平板状，其轮廓曲线加工在平面内。从动滚子在凸轮边缘的曲线槽或轮廓面上运动。

• 技术优势：结构相对简单，易于设计和制造，成本较低。但通常承载能力和刚性不及前两种，更适合中低负载和速度。

• 应用场景：轻负载的分度转台、小型自动化设备、食品机械等。

二、 按运动特性与功能分类

1. 标准型分割器：

• 提供固定的分度数（如4、6、8、12、24等工位）和标准的动静比（如1:3，即转动120度，停止240度）。满足大多数常规间歇运动需求。

1. 心轴型（法兰型）分割器：

• 输出端为中空通孔，内部装有轴承，可直接与工作转盘的法兰或轴连接，结构更紧凑，便于设备集成。

1. 平台桌面型分割器：

• 输出端是一个大直径的平台，工作转盘可以直接安装在该平台上，无需额外的连接件，刚性好，安装简便。

1. 超薄型分割器：

• 针对安装空间高度受限的设备而设计，在保证基本性能的前提下，大幅降低了机身厚度。

1. 升降型分割器：

• 在实现精确分度的还能驱动工作台进行垂直方向的升降运动，实现“分度-升降-分度”的复合动作，简化了设备结构。

1. 双输出轴型分割器：

• 一个输入驱动，同时带动两个同轴或平行轴的分度盘输出，实现同步或特定相位差的间歇运动，用于特殊的工艺布局。

三、 按驱动方式分类

1. 电机直连型：通常通过柔性联轴器与伺服电机或步进电机直接连接，实现高精度控制。
2. 皮带/链条传动型：通过同步带或链条与驱动电机连接，常用于中心距较大或需要减速的场合。

技术要点与选型建议

在选择凸轮分割器时，除了明确分类，还需综合考虑以下技术参数：

• 分度数（工位数）：决定每次转动的角度。
• 动静比：一个周期内，转动时间与静止时间的比例，影响设备节拍。
• 精度：包括重复定位精度和分度精度，是关键性能指标。
• 扭矩：需计算转盘、工件、夹具等产生的惯性力矩和负载力矩，确保选型有足够的安全系数。
• 速度：输入轴的最高允许转速，影响设备运行效率。

****
凸轮分割器的分类多样，各有其适用的场景和技术优势。在实际选型中，应结合设备的负载、速度、精度、空间布局及特殊功能需求，与专业供应商（如昆山市玉山镇木又寸电子经营部等技术服务商）充分沟通，进行详细的力学计算和方案评估，才能选择最匹配、最可靠的分割器产品，从而确保自动化设备长期稳定、高效地运行。
